今回の3×3×3 LED CUBEのLED CUBE部分の組み立て手順です。
１）1つ1つのLEDの足を次の写真のように曲げます。
LED単体
L字になっているのがー（マイナス）側の足です。＋（プラス）側の足は横方向にクランク型になっています。
LED単体
LED CUBE（LED単体）
1つのLEDの形です。
２）これを前後に3つつなげます。
LEDを3つつなぐ
こんな風に作業しました。
LEDを3つつなぐ（作業）
LED CUBE（前後につなぐ）
回路図で表すとこうなります。
３）この3つつないだモノをさらに3つ上下に重ねます。
3×3になったLED
これを3つ（3枚）作ります。
3×3のLEDを3枚
LED CUBE（上下に重ねる）
3×3の1枚分の回路図です。

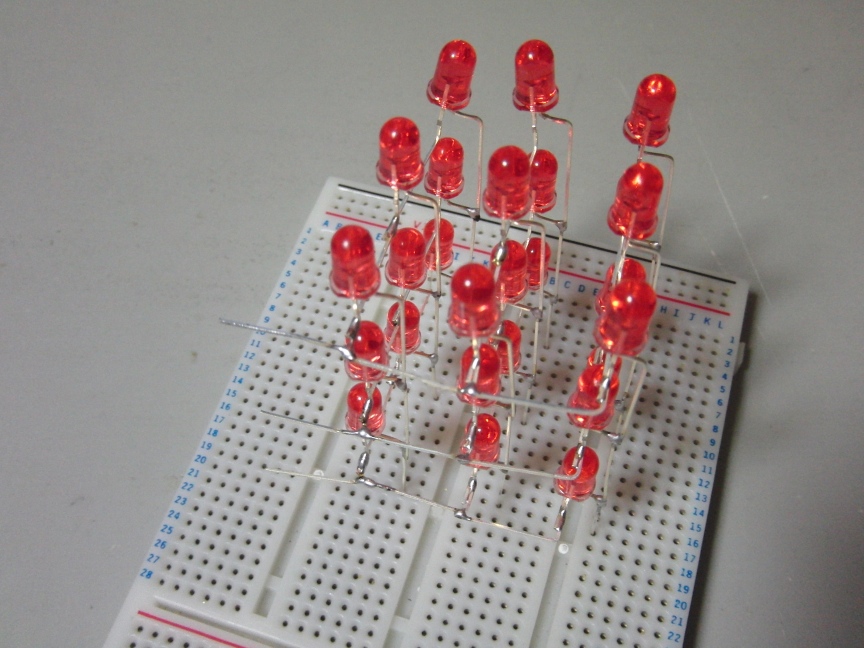

４）3×3のLED、3枚を前後に並べてそれぞれを接続。
3×3のLED、3枚を接続
LED CUBE回路図
3×3を3枚つないで全部の部品を接続すると、この回路図になります。
（前の記事の回路図と同じモノです。修正も同じです。）
